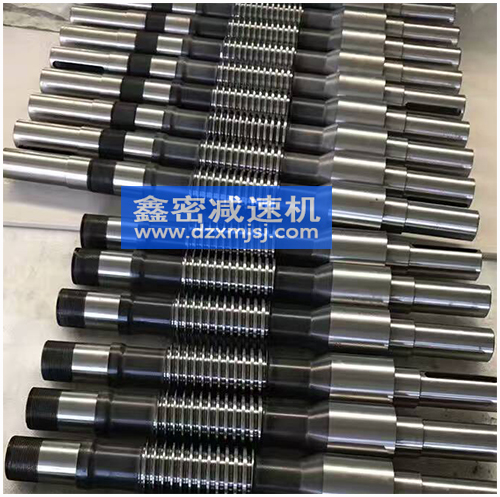

ZC1圓弧齒蝸輪蝸桿
圓弧齒圓柱蝸桿傳動也稱為曲紋面圓柱蝸桿傳動，其齒面一般為圓弧齒凹面，代號為ZC蝸桿。原西德的尼曼（G.Niem-ahh)原蘇聯的凹面蝸桿以及我國的圓弧齒圓柱蝸桿（JB2318-79)等均屬于這類蝸桿，它和與其共軛的蝸輪組成蝸桿副，圓弧齒圓柱蝸桿主要用來傳遞軸線互成空間正交的兩軸間的運動和動力，它可以廣泛的應用于各種傳動機械中的減速機構，如冶金、礦山、起重、化工、建筑等行業(yè)，其工作環(huán)境為-40度+40度，輸入軸轉數不大于1500轉/分，高速軸可正反兩向運轉，蝸輪蝸桿帶自鎖功能。
蝸輪蝸桿基本參數：包括模數m、壓力角、蝸桿直徑系數q、導程角、蝸桿頭數 、蝸輪齒數、齒頂高系數（取1）及頂隙系數（取0.2）。其中，模數m和壓力角是指蝸桿軸面的模數和壓力角，亦即渦輪端面的模數和壓力角，且均為標準值；蝸桿直徑系數q為蝸桿分度圓直徑與其模數m的比值。

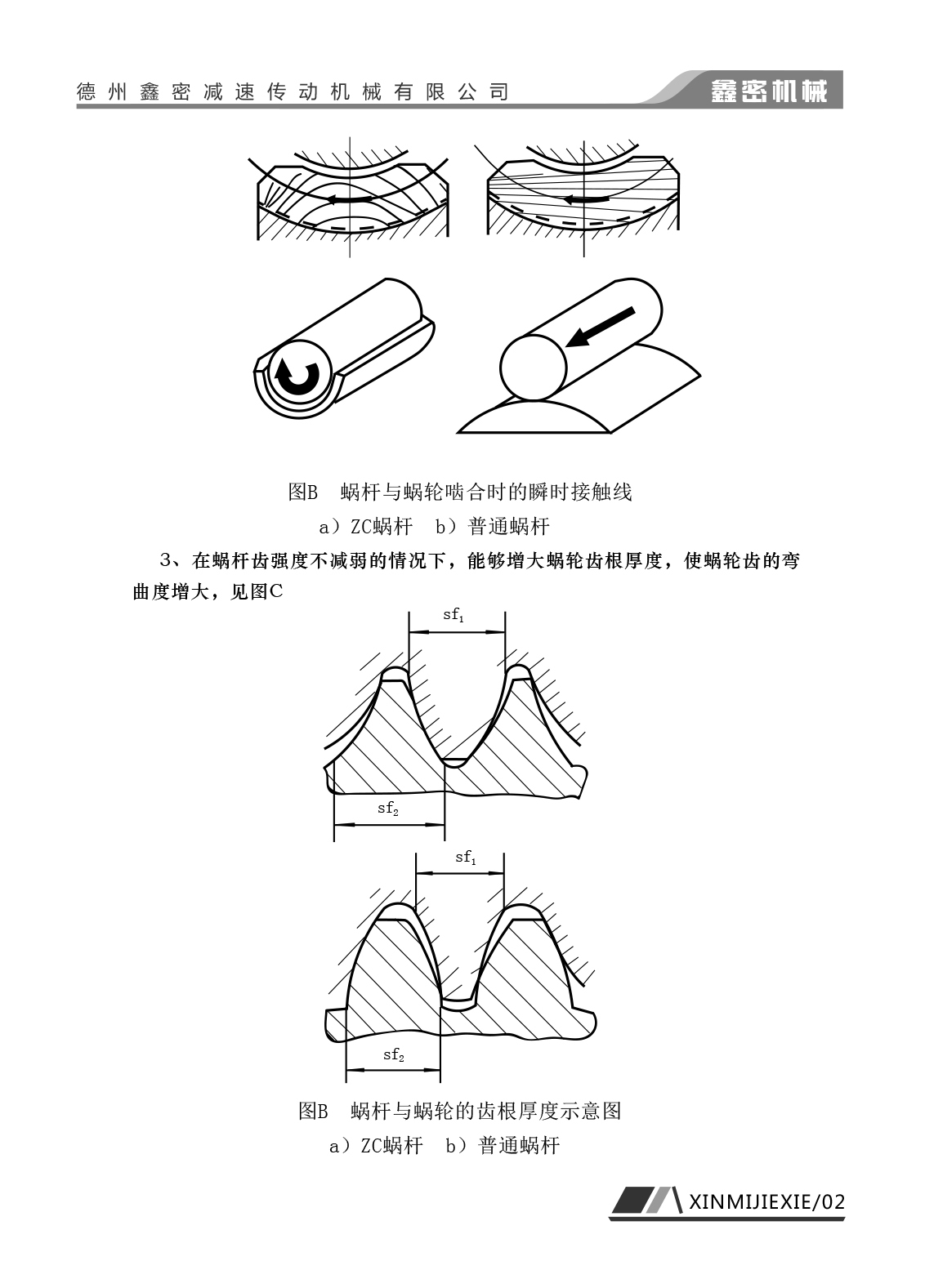

齒型傳動類型：蝸桿齒型加工包含ZC1，ZI，ZA、ZN、ZK，蝸桿頭數1-6頭， 蝸輪和蝸桿兩共軛齒面是凹凸嚙合，當量曲率小，因而單位齒面壓力減小，接觸強度提高.蝸輪蝸桿機構常用來傳遞兩交錯軸之間的運動和動力。
蝸輪蝸桿加工模數型號： M1 M1.25 M1.5 M1.75 M2 M2.25 M2.5 M2.75 M3 M3.5 M4 M4.5 M5 M5.5 M6 M7 M8 M9 M10 M12 M14 M15 M16 M18 M20 M22 M24 M25 M26 M28 M30 M3
